MY-IMX6 MfgTool 烧录指导手册

适用范围

评估板型号	操作系统类型支持
	Linux-3.0.35	Linux-3.14.52	Android-4.2.2	Android-4.4.2	Android-5.1.1
MY-IMX6-EK140		√
MY-IMX6-EK200	√	√	√	√	√
MY-IMX6-EK314	√	√	√	√	√
MY-IMX6-EK336		√

准备烧录工具

烧录工具为MY-IMX6-MfgTool。

下载工具

在网盘中下载烧录工具压缩包“MY-IMX6-MfgTool.rar”和烧录工具配置文件“cfg.ini”。
备注：目前使用的烧录工具压缩包是“my-imx6-mfgtool-lib262-final.rar”

解压烧录工具

将下载的MY-IMX6-MfgTool.rar解压到Windows。
把烧录工具配置文件“cfg.ini”放到解压后的目录下（注意：“cfg.ini”应该与“MfgTool2.exe”在同一个目录）

配置说明

配置文件（cfg.ini）

配置文件位于MY-IMX6-MfgTool目录下，文件名为cfg.ini。打开cfg.ini可以看到该文件中有几个配置项。

目标烧录系统与需要配置的项

配置文件（cfg.ini）中目标烧录系统与各配置项的关系见下表：

目标系统	目标系统对应 cfg.ini 文件中需要配置的项

<thead> </thead> <tbody> </tbody>

style="background:yellow"	name		style="background:yellow"	ek_name		style="background:yellow"	ek_spec		style="background:yellow"	rootfs_l3035_file		style="background:yellow"	rootfs_l31452_file
style="color:white;background:#0000ff"	Linux-3.0.35		style="color:white;background:red"	√		style="color:white;background:red"	√		style="color:white;background:red"	√		style="color:white;background:red"	√ ||忽略
-
style="color:white;background:#0000ff"	Linux-3.14.52		style="color:white;background:red"	√		style="color:white;background:red"	√		style="color:white;background:red"	√		忽略	|style="color:white;background:red"|√
-
style="color:white;background:#0000ff"	Android-4.2.2		style="color:white;background:red"	√		style="color:white;background:red"	√		style="color:white;background:red"	√		忽略	|忽略
-
style="color:white;background:#0000ff"	Android-4.4.2		style="color:white;background:red"	√		style="color:white;background:red"	√		style="color:white;background:red"	√		忽略	|忽略
-
style="color:white;background:#0000ff"	Android-5.1.1		style="color:white;background:red"	√		style="color:white;background:red"	√		style="color:white;background:red"	√		忽略	|忽略
}

• 说明：


深蓝色背景表示烧录工具支持烧录的系统类型。
黄色背景表示烧录工具的配置文件（cfg.ini）中可以配置的项。
红色背景表示与目标烧录系统对应必须要配置的项。
白色背景表示与目标系统无关的配置项，即与目标系统对应可以忽略或不用配置的项。

开始配置烧录项

配置方法说明

• 配置项的值的说明


　　在配置文件中我们可以看到每个配置项定义了多个不同的值。这些定义的值是烧录工具可以支持的值。

• 配置项有效性的说明


　　配置文件中各配置项的目标值需要是唯一的，该配置项这个唯一的值就是有效的。
我们可以看到每个配置项根据值的不同存在多行，但是该项只有一个行的前面是没有“#”号的。PS：没有“#”号的行是有效配置，有“#”号的行是被烧录工具忽略的。
　　也就是说每个项的有效值需要是唯一的，这样才能保证我们烧录的结果是我们预期的，这是我们配置过程中需要注意的。

• 具体配置说明


　　找到需要的配置项与目标值，去掉该目标值所在行前面的“#”字符，并确认该配置项其它所在的行前面有“#”字符，也就是确保该配置项的有效值是唯一的。
　　例如：在ek_spec = 6q行前面去掉了“#”，并在ek_spec的其它行前面加上了“#”。那么配置项ek_spec唯一的有效值是6q。

配置评估板相关项

• ek_name项


　　评估板主型号。该项与评估板主型号对应。如需要往MY-IMX6-EK200中烧录系统，则配置ek_name = myimx6ek200，并确保其它“ek_name”行前面有“#”号。

• ek_spec项


　　评估板的规格。该项与评估板的规格对应。如目标评估板的CPU是四核、内存标配的，则配置ek_spec = 6q，并确保其它“ek_spec”行前面有“#”号。

配置项	目标值	说明

<thead> </thead> <tbody> </tbody>

rowspan=4	ek_name		myimx6ek140		配置目标烧录的评估板型号为MY-IMX6-EK140
	myimx6ek200		配置目标烧录的评估板型号为MY-IMX6-EK200
-
	myimx6ek314		配置目标烧录的评估板型号为MY-IMX6-EK314
-
	myimx6ek336		配置目标烧录的评估板型号为MY-IMX6-EK336
-
rowspan=9	ek_spec		6qp		目标评估板的配置为：i.MX 6QuadPlus CPU，标配内存（1G）
-
	6qp-2g		目标评估板的配置为：i.MX 6QuadPlus CPU，内存2G
-
	6q		目标评估板的配置为：i.MX 6Quad CPU，标配内存（1G）
-
	6q-2g		目标评估板的配置为：i.MX 6Quad CPU，内存2G
-
	6u		目标评估板的配置为：i.MX 6DualLite CPU，标配内存（1G）
-
	6s		目标评估板的配置为：i.MX6Solo CPU，标配内存（512M）
-
	6s-1g		目标评估板的配置为：i.MX6Solo CPU，内存1G
-
	6g		目标评估板的配置为：i.MX6UL CPU，标配内存（256M）
-
	6g-512m		目标评估板的配置为：i.MX6UL CPU，内存512M
}

• 配置示例


目标烧录系统配置

• name项


目标烧录系统由name项的值决定，Name项的值与目标烧录系统对应一致。如：name = Linux-3.0.35，即表示配置烧录工具往评估板中烧录Linux-3.0.35系统。

配置项	目标值	说明

<thead> </thead> <tbody> </tbody>

rowspan=7	name		Linux-3.0.35		配置目标烧录系统为Linux-3.0.35
Linux-3.14.52		配置目标烧录系统为Linux-3.14.52
-
Android-4.2.2		配置目标烧录系统为Android-4.2.2
-
Android-4.4.2		配置目标烧录系统为Android-4.4.2
-
Android-5.1.1		配置目标烧录系统为Android-5.1.1
-
Ubuntu-11.10		配置目标烧录系统为Ubuntu-11.10
-
Ubuntu-12.04		配置目标烧录系统为Ubuntu-12.04
}

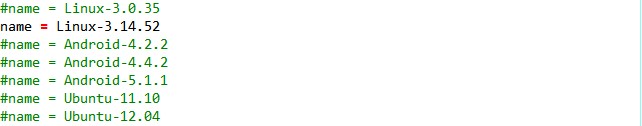

• 配置示例


Linux文件系统配置

如果name项选择的不是Linux-3.0.35或Linux-3.14.52，则可以跳过本小节。

• rootfs_l3035_file项


与“name = Linux-3.0.35”关联的项，表示配置Linux-3.0.35的文件系统类型。
说明：如name项配置不是Linux-3.0.35，则该项的配置被烧录工具忽略。

• rootfs_l31452_file项


与“name = Linux-3.14.52”关联的项，表示配置Linux-3.14.52的文件系统类型。
说明：如name项配置不是Linux-3.14.52，则该项的配置被烧录工具忽略。

• 文件系统对应的配置项


配置项	目标值	说明

<thead> </thead> <tbody> </tbody>

rowspan=3	rootfs_l3035_file		rootfs-linux-minimal.tar.bz2		对应精简的Linux文件系统
rootfs-linux.tar.bz2		对应常规的Linux文件系统
-
rootfs-linux-qt4.tar.bz2		对应Linux QT文件系统
-
rowspan=4	rootfs_l31452_file		distro-core-image-base.tar.bz2		对应Linux小文件系统
-
distro-fsl-image.tar.bz2		对应Linux基本文件系统
-
distro-fsl-image-qt5.tar.bz2		对应Linux-QT5文件系统
-
distro-fsl-image-nogpu.tar.bz2		i.MX6UL的文件系统（无GPU）
}

• 配置示例


检查配置

检查配置文件中各个配置项，确保每个配置项没有被二次配置，该配置项其它所在行的行首都有“#”字符。

目标烧录文件

目标烧录文件目录

目标文件目录
烧录文件的固件目录为：MY-IMX6-MfgTool/Profiles/Linux/OS Firmware。
需要把烧录文件复制到对应的目录下，需要的烧录文件见后续配置中的表格。

• 依赖的文件


烧录依赖（需要）的目录文件由name配置项决定，见下表：

配置项	目标值	依赖的文件
name	Linux-3.0.35	firmware-3035/</em> (需要firmware-3035目录及目录下的所有文件) image-linux-3035/uboot-${ek_name}-${ek_spec}.bin image-linux-3035/uImage-myimx6 image-linux-3035/${rootfs_l3035_file} image-linux-3035/kernel-modules.tar.bz2 image-linux-3035/my-demo.tar.bz2 image-linux-3035/rootfs-update.tar.bz2
	Linux-3.14.52	firmware-31452/* (需要firmware-31452目录及目录下的所有文件) image-linux-31452/uboot-${ek_name}-${ek_spec}.imx image-linux-31452/zImage-myimx6 image-linux-31452/${rootfs_l31428_file} image-linux-31452/kernel-modules.tar.bz2 image-linux-31452/my-demo.tar.bz2 image-linux-31452/distro-update.tar.bz2
	Android-4.2.2	firmware-3035/* (需要firmware-3035目录及目录下的所有文件) image-android-422/uboot-ard422-${ek_name}-${ek_spec}.bin image-android-422/boot-ard422-${ek_name}.img image-android-422/recovery-ard422-${ek_name}.img image-android-422/system-ard422-${ek_name}.img
	Android-4.4.2	firmware-3035/* (需要firmware-3035目录及目录下的所有文件) image-android-442/uboot-ard442-${ek_name}-${ek_spec}.bin image-android-442/boot-ard442-${ek_name}.img image-android-442/recovery-ard442-${ek_name}.img image-android-442/system-ard442-${ek_name}.img
	Android-5.1.1	firmware-31452/* (需要firmware-31452目录及目录下的所有文件) image-android-511/uboot-ard511-${ek_name}-${ek_spec}.bin image-android-511/boot-ard511-${ek_name}-${ek_spec}.img image-android-511/recovery-ard511-${ek_name}-${ek_spec}.img image-android-511/system-ard511.img
	Ubuntu-11.10	firmware-3035/* (需要firmware-3035目录及目录下的所有文件) image-linux-3035/uboot-${ek_name}-${ek_spec}.bin image-linux-3035/uImage-myimx6 image-ubuntu/ubuntu-11.10.tgz
	Ubuntu-12.04	firmware-3035/* (需要firmware-3035目录及目录下的所有文件) image-linux-3035/uboot-${ek_name}-${ek_spec}.bin image-linux-3035/uImage-myimx6 image-ubuntu/ubuntu-12.04.tgz

说明：“${*}”表示引用。如uboot-${ek_name}-${ek_spec}.bin，假设配置“ek_name = myimx6ek200”，“ek_spec = 6q”。则uboot-${ek_name}-${ek_spec}.bin为uboot-myimx6ek200-6q.bin。

= 进行烧录 =

连接评估板和PC机

可参照《MY-IMX6-EKxxx快速启动手册》的“连接设备”。

配置评估板的下载模式

下载模式说明

MY-IMX6系列评估板进入下载模式常用的方法见下表：
由硬件的设计及软件的代码决定支持进入下载模式的方法如下表：

评估板型号	MY-IMX6系列评估板支持进入下载模式的方式
	二位硬件拨码方式	硬件BOOT按钮
MYIMX6EK140	YES	NO
MYIMX6EK200	YES	YES
MYIMX6EK314	YES	NO
MYIMX6EK336	YES	NO

硬件拨码进入下载模式

　　提示：MYIMX6EK200的二位拨码开关在核心板上；MYIMX6EK140、MYIMX6EK314、MYIMX6EK336的二位拨码开关在底板上。
　　由于EK200的二位拨码开关在核心板上，使用硬件拨码相对麻烦一点，所以EK200的核心板在V2.1.1时做出了修改，可以支持“硬件BOOT按钮”方式进入下载模式。具体操作请参照下一节“硬件BOOT按钮进入下载模式”。
1）为评估板断电。
2）找到评估板的二位拨码开关
3）把二位拨码开关的1拨到“ON”，2拨到“OFF”。
4）为评估板重新上电

• 附二位拨码开关的参照图


硬件BOOT按钮进入下载模式

　　说明：MYIMX6EK200支持此方式。MYIMX6EK140、MYIMX6EK314、MYIMX6EK336不支持此方式。

• 操作方法


　　按住评估板底板上的“BOOT SW1”，为评估板硬件复位或重新上电，之后松开“BOOT SW1”。
　　提示：BOOT按钮在评估板的电源接头旁边。

启动MFG Tools

　　重要说明：在启动MFG Tools前请确定相应项所对应的文件已经下载好，并且在MFG Tools相应的文件夹下存在。
　　双击“MfgTool2.exe”，软件会识别到HID设备。

MFG Tools启动出错处理

1）认真读错误提示窗口上的信息
2）仔细看运行LOG文件MfgTool.log。
做到这二条，MFG Tools启动时出错基本能解决。

开始烧录

1）点击MFG Tools的“Start”，即开始进行烧录。
2）烧录信息
在烧录过程中，MFG Tools的信息栏会显示烧录的进度和状态信息。

3）烧录过程处理
在烧录过程中，PC机会把评估板识别为一个存储设备，这时会弹出对话框提示是否需要格式化，这里点“取消”或忽略对话框或关闭对话框。

4）烧录完成处理
提示：烧录完成后，信息栏会输出“Done”，状态栏会变成绿色。

• 点击“Stop”完成烧写。

• 再点击“Exit”退出MFG Tools。


MFG烧录出错处理

1）仔细查看运行LOG文件MfgTool.log。
2）认真阅读串口终端上烧录中止时输出的信息。

烧录最后的工作

如果是采用拨码方式进入下载模式并烧录的，需要将拨码开关的“1”拨回到OFF，“2”拨回到ON。

= 启动新的系统 =

重新上电评估板即启动新的系统。
